Płytki CNC Szlifierka do obróbki okrągłego ostrza

Fabryka TXMC w Chinach od dawna koncentruje się na produkcji ostrzy okrągłych do szlifierek CNC do płytek i narzędzi do ostrzenia narzędzi. Dzięki profesjonalnemu zespołowi badawczo-rozwojowemu i ścisłej kontroli jakości zapewniamy stabilne, precyzyjne i wydajne rozwiązania narzędziowe w całym kraju. Nasz sprzęt jest z powodzeniem stosowany w branżach takich jak sprzęt i motoryzacja, zdobywając dobrą reputację dzięki innowacjom technologicznym i kunsztowi wykonania.
Model: TX-MD400 PLUS

Wyślij zapytanie

Opis produktu

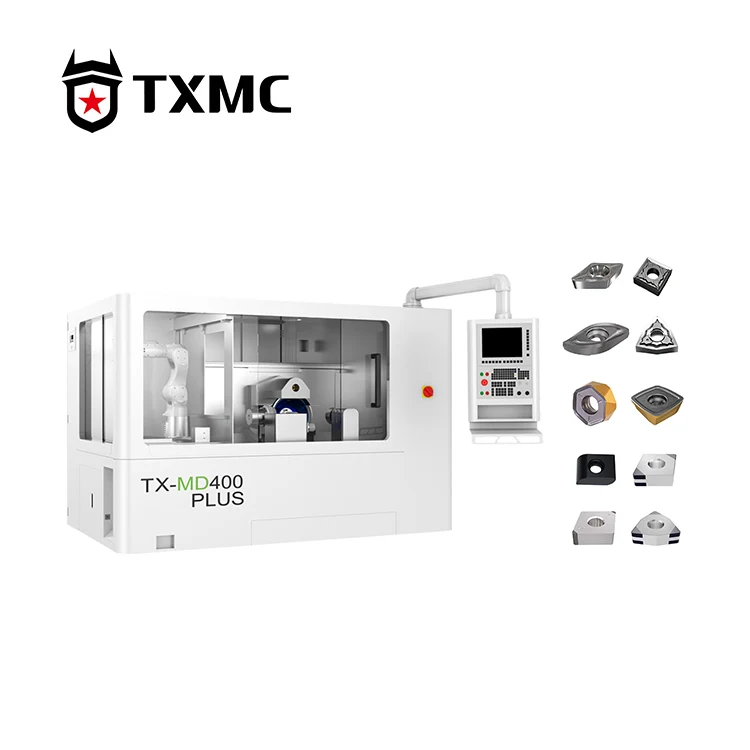

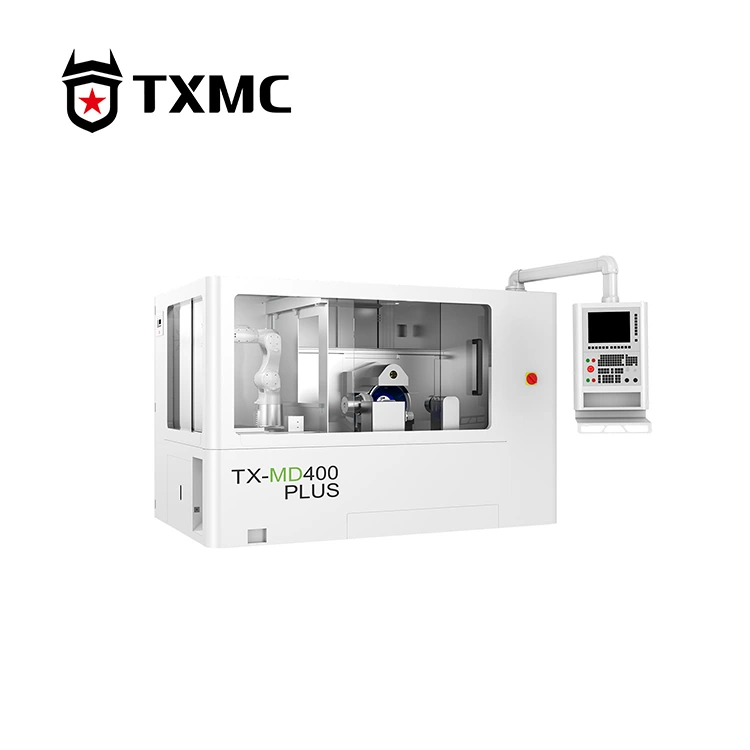

Szlifierka do płytek CNC TX-MD400 PLUS marki TXMC do obróbki okrągłych ostrzy została zaprojektowana specjalnie do szlifowania płytek wymiennych i może wykonywać dwustronne fazowanie w jednym ustawieniu. Maszyna posiada unikalną, niestandardową możliwość szlifowania płytek, która pozwala na szybkie ustawienia obróbki skomplikowanych krzywizn, ewolwentów i innych specyficznych potrzeb szlifowania poprzez proste importowanie rysunków. Zawiera także bazę danych ze specyfikacjami wszystkich płytek zgodnych z normą ISO, umożliwiając operatorom proste wykonanie obróbki płytek poprzez wprowadzenie odpowiednich parametrów w oparciu o potrzeby procesu.

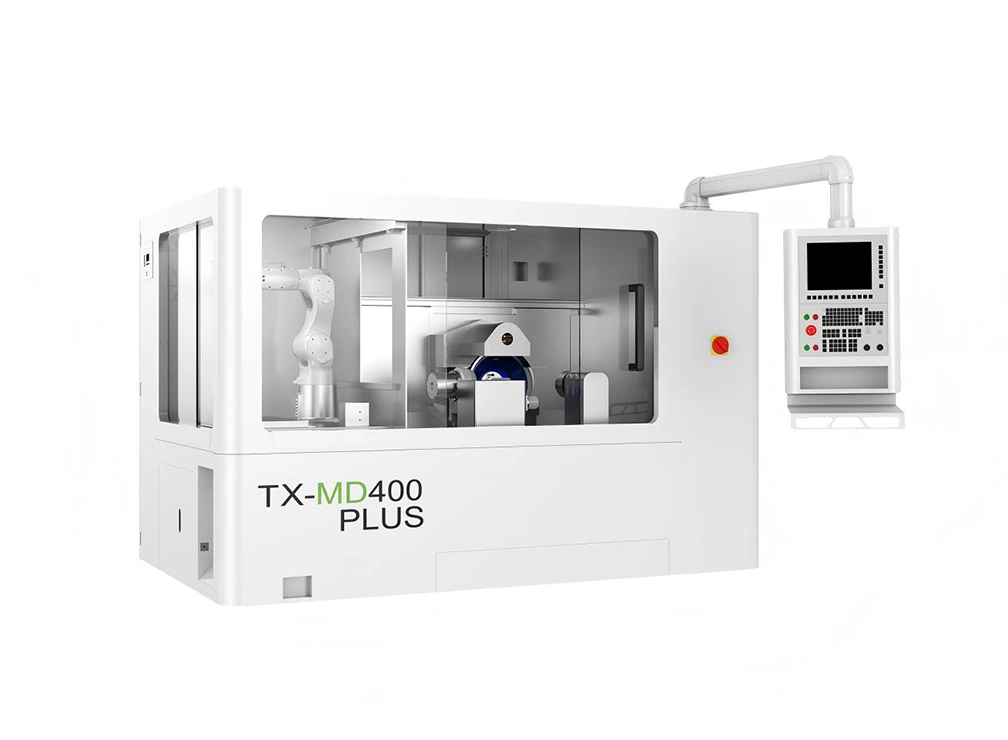

Water Cooled Model Automatic Cutters Grinding Machine

Parametry produktów

Minimalny okrąg wpisany płytki	2,8 mm	Maksymalna prędkość obrotowa osi B	360°/S
Maksymalny opisany okrąg płytki	40mm	Dokładność pozycjonowania w osi B	0,005°
Średnica ściernicy	400 mm	Powtarzalna dokładność pozycjonowania w osi B	0,002°
Maksymalna prędkość wrzeciona	2000 obr./min	Zakres obrotu osi C	-90°~ +28°
Moc silnika wrzeciona	12KW	Maksymalna prędkość obrotowa osi C	150°/S
Podróż w osi X	160 mm	Dokładność pozycjonowania osi C	6 sekund łukowych
Maksymalna prędkość ruchu osi X	10000 mm/min	Maksymalna grubość mocowania	25mm
Dokładność pozycjonowania w osi X	0,002 mm	Ciśnienie zaciskania	500~9000N
Dokładność powtarzalnego pozycjonowania w osi X	0,001 mm	Ciśnienie sprężonego powietrza	0,6 MPa
Joumey osi Y	580mm	Tryb regulacji	Regulacja online
Maksymalna prędkość ruchu osi Y	10000 mm/min	Całkowita moc elektryczna	30 kVA
Dokładność pozycjonowania w osi Y	0,002 mm	Masa maszyny	6000 kg
Dokładność powtarzalnego pozycjonowania w osi Y	0,001 mm	Wymiary	295 x 190 x 211 cm

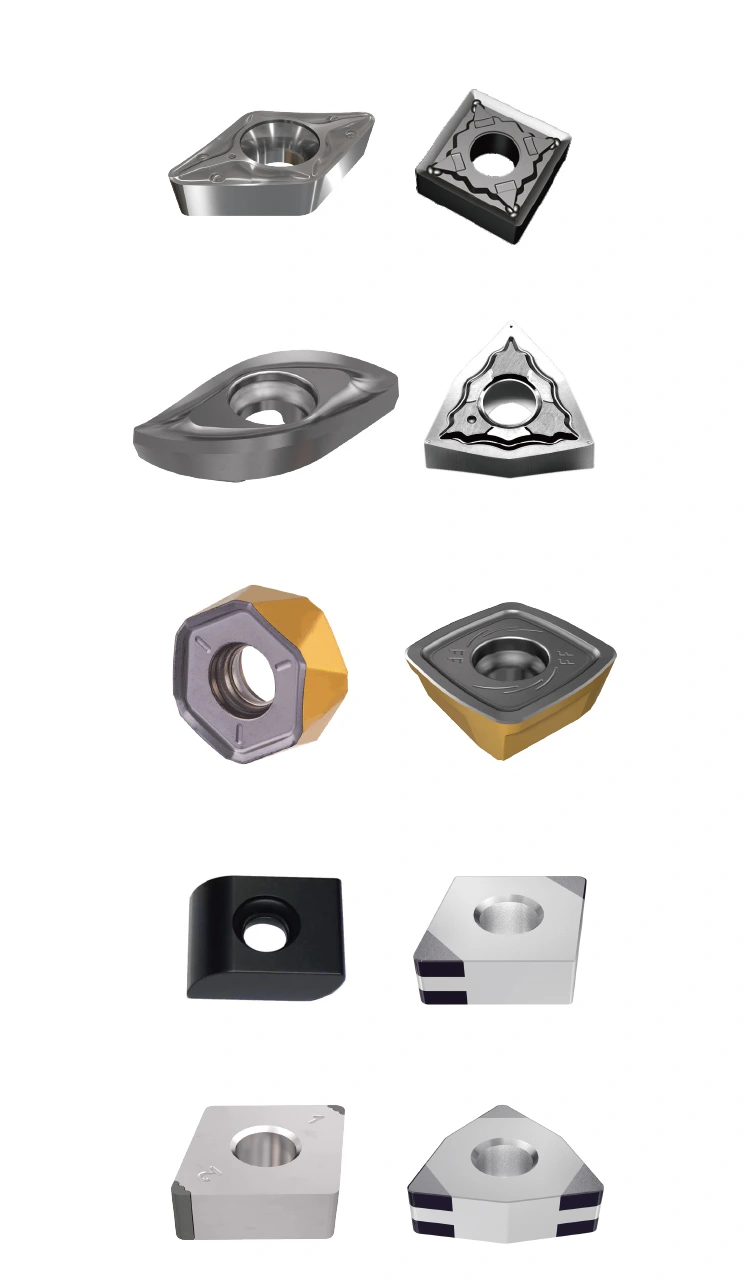

Water Cooled Model Automatic Cutters Grinding Machine

Dowiedz się więcej

Okrągłe ostrze do obróbki płytek CNC szlifierki charakteryzuje się ulepszoną konfiguracją rdzenia. W osiach X i Y zastosowano precyzyjne prowadnice rolkowe THK z silnikami liniowymi Akribis, natomiast w osiach B i C zastosowano silniki z napędem bezpośrednim DD o opatentowanej konstrukcji, która zapewnia niski poziom hałasu, niskie wahania momentu obrotowego i bardzo wysoką sztywność, co pozwala na długoterminową, bezobsługową pracę. Jeśli chodzi o moc, posiada tajwańskie synchroniczne wrzeciono elektryczne o mocy 12 kW, które zapewnia sztywność, odporność na wstrząsy i wytrzymałość dzięki stałej kontroli momentu obrotowego, co skutkuje zwiększoną siłą szlifowania i cichszą pracą. Wykorzystuje sondy KEYENCE do dokładnego pomiaru zewnętrznego obwodu narzędzia tnącego i makrokompensacji środka w celu uzyskania precyzyjnych wymiarów okręgu wewnętrznego. Korpus maszyny wykonany jest z żeliwa szarego gatunku HT300, które jest strukturalnie stabilne i nie ulega łatwo odkształceniom po naturalnym procesie starzenia oraz ma doskonałą odporność na wstrząsy.
