Szlifierka do płytek peryferyjnych CNC

Jako jeden z czołowych krajowych producentów szlifierek CNC do płytek peryferyjnych, firma TXMC ma siedzibę w Wenling w stanie Zhejiang. Dzięki ponad 20-letniemu doświadczeniu w zakresie narzędzi zarządza całym łańcuchem, od badań i rozwoju po handel, obsługując 128 krajów. Jej asortyment produktów obejmuje precyzyjne szlifierki do wierteł, gwintowników, narzędzi tokarskich i urządzeń peryferyjnych, a TXMC nie może się doczekać, aby wspólnie z Państwem stworzyć wartość w przyszłości.
Model: TX-SE400

Wyślij zapytanie

Opis produktu

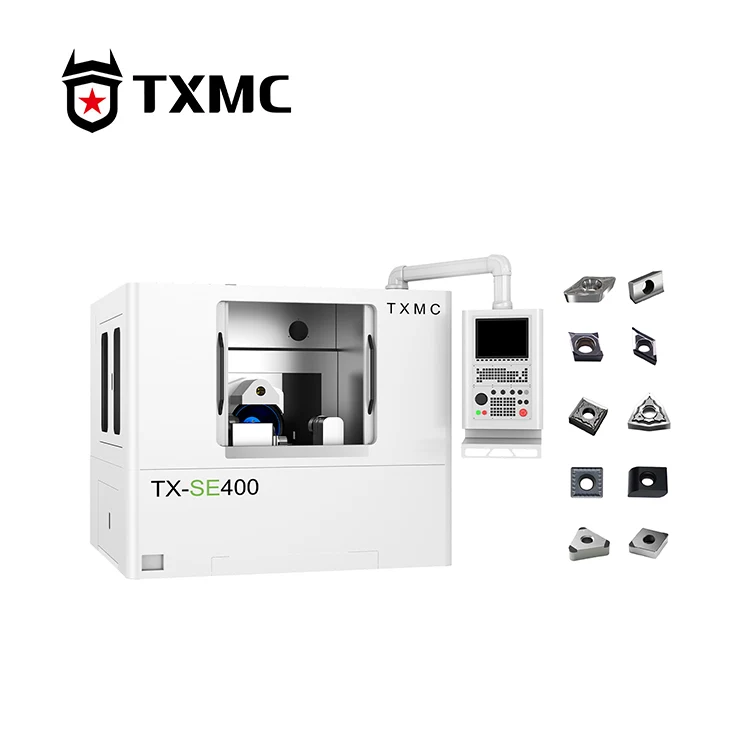

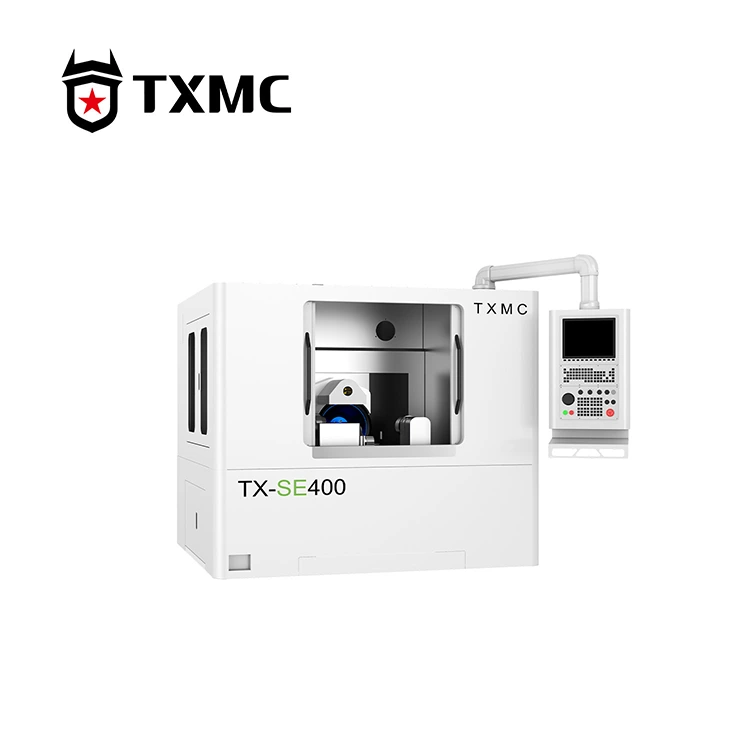

Szlifierka CNC do płytek peryferyjnych TX-SE400 marki TXMC to specjalistyczna maszyna do szlifowania krawędzi obwodowych płytek wymiennych. Umożliwia nie tylko jednostronne fazowanie płytek, ale także innowacyjnie rozwija możliwości szlifowania płytek niestandardowych. W przypadku szlifowania skomplikowanych krzywizn i ewolwenty ustawienia obróbki można wprowadzić jednym kliknięciem, importując rysunki.

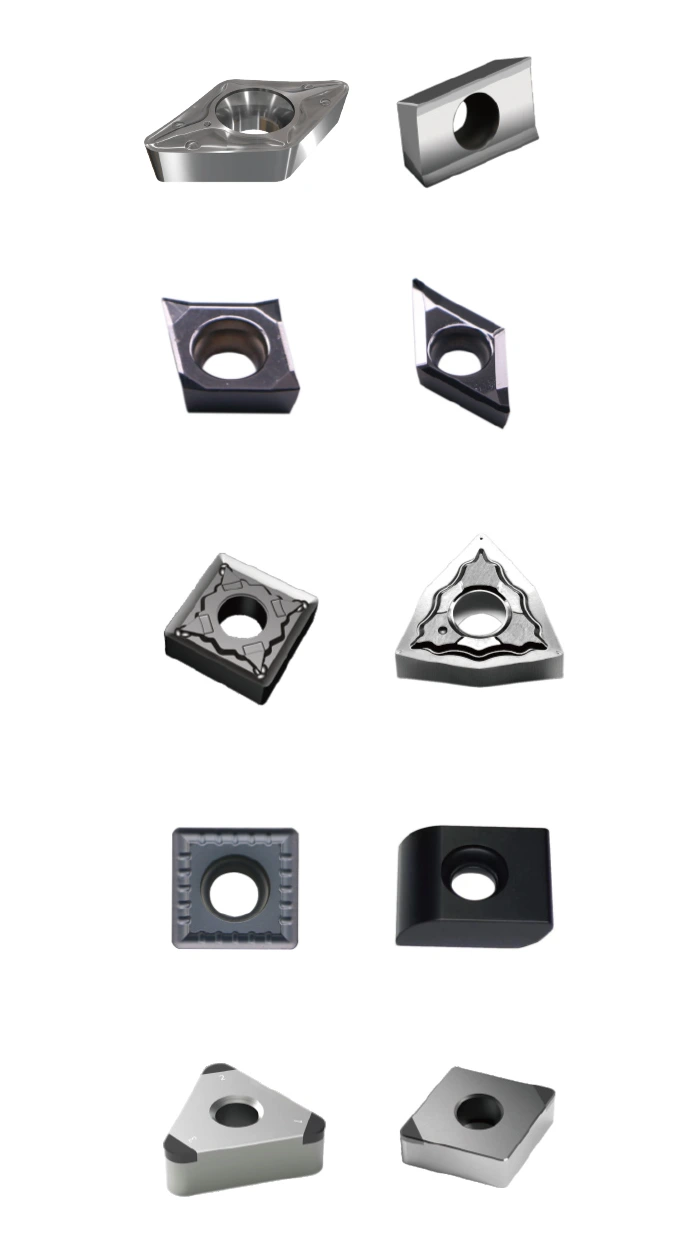

CNC Peripheral Inserts Grinding Machine

Parametry produktów

Minimalny okrąg wpisany płytki	2,8 mm	Maksymalna prędkość obrotowa osi B	360°/S
Maksymalny opisany okrąg płytki	40mm	Dokładność pozycjonowania w osi B	0,005°
Średnica ściernicy	400 mm	Powtarzalna dokładność pozycjonowania w osi B	0,002°
Maksymalna prędkość wrzeciona	2000 obr./min	Zakres obrotu osi C	-90°~ +28°
Moc silnika wrzeciona	5,5 kW	Maksymalna prędkość obrotowa osi C	150°/S
Podróż w osi X	100mm	Dokładność pozycjonowania osi C	6 sekund łukowych
Maksymalna prędkość ruchu osi X	10000 mm/min	Maksymalna grubość mocowania	25mm
Dokładność pozycjonowania w osi X	0,002 mm	Ciśnienie zaciskania	500~9000N
Dokładność powtarzalnego pozycjonowania w osi X	0,001 mm	Ciśnienie sprężonego powietrza	0,6 MPa
Joumey osi Y	200 mm	Tryb regulacji	Regulacja online
Maksymalna prędkość ruchu osi Y	10000 mm/min	Całkowita moc elektryczna	30 KVA
Dokładność pozycjonowania w osi Y	0,002 mm	Masa maszyny	4000 kg
Dokładność powtarzalnego pozycjonowania w osi Y	0,001 mm	Wymiary	230x195x195cm

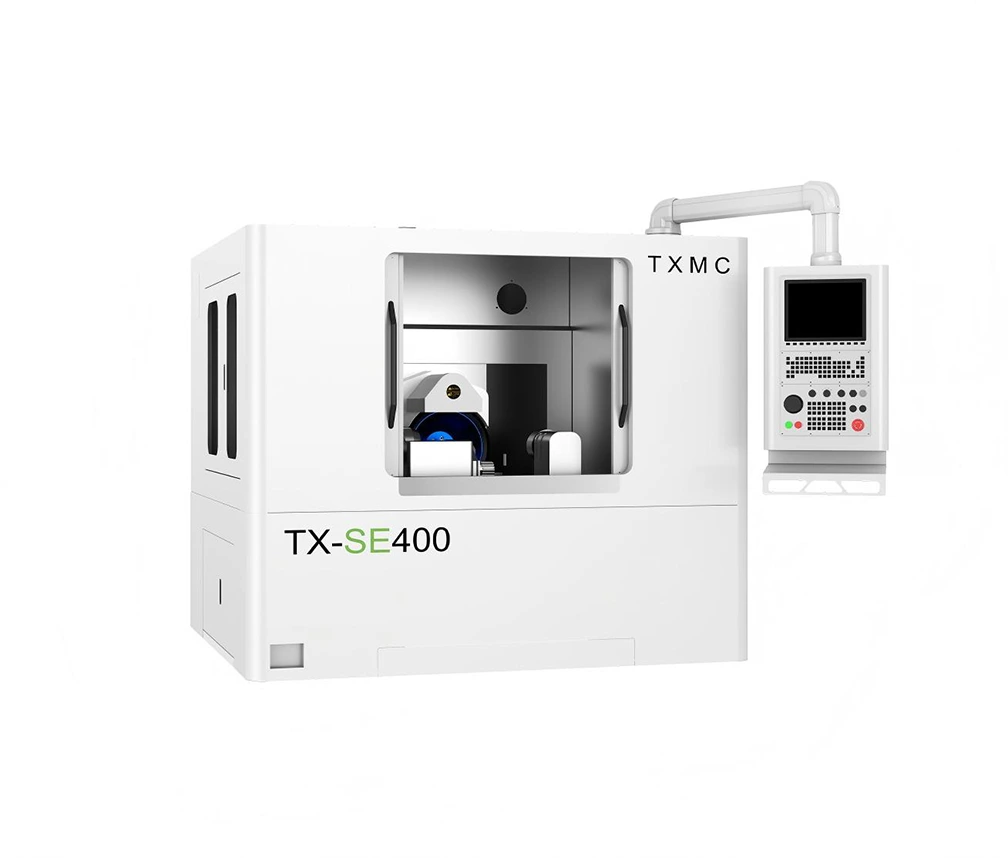

CNC Peripheral Inserts Grinding Machine

Dowiedz się więcej

Szlifierka do płytek peryferyjnych CNC ma niezwykle korzystną konfigurację. W osiach X i Y zastosowano precyzyjne prowadnice rolkowe HIWIN z silnikami liniowymi Akribis, w osi B zastosowano silnik z napędem bezpośrednim DD o opatentowanej konstrukcji, a w osi C zastosowano stół obrotowy z przekładnią ślimakową i enkoderem kąta siatki czasowej, aby osiągnąć powtarzalną dokładność 6 sekund łukowych. Całkowita konstrukcja zapewnia minimalny poziom hałasu, niskie wahania momentu obrotowego, wyjątkowo wysoką sztywność i długotrwałą, bezobsługową pracę. Synchroniczne wrzeciono elektryczne o wysokim momencie obrotowym i mocy 5,5 kW wykorzystuje ciągłe zarządzanie momentem obrotowym, zapewniając doskonałą sztywność, odporność na wibracje i trwałość, co skutkuje zwiększoną siłą skrawania i cichszą pracą. Wyposażona jest w sondę KEYENCE, która pozwala na prawidłowy pomiar wymiarów zewnętrznego obwodu płytki oraz makrokompensację środka, zapewniając zgodność wymiarów okręgu wpisanego i kąta przyłożenia.

Gorące Tagi: Chiny Szlifierka do płytek peryferyjnych CNC, sprzęt do szlifowania płytek, dostawca szlifierek peryferyjnych
