Ręczna szlifierka płytek PCD

TXMC jest producentem ręcznych szlifierek do płytek PCD, specjalizującym się w szlifierkach narzędziowych, szlifierkach uniwersalnych i obrabiarkach precyzyjnych. Dzięki niezależnym badaniom i rozwojowi firma TXMC opracowała ponad sześćdziesiąt typów sprzętu do ostrzenia narzędzi. Obsługując ponad pięćdziesiąt krajów, jest wiodącym światowym producentem w branży.
Model: TX-M6

Wyślij zapytanie

Opis produktu

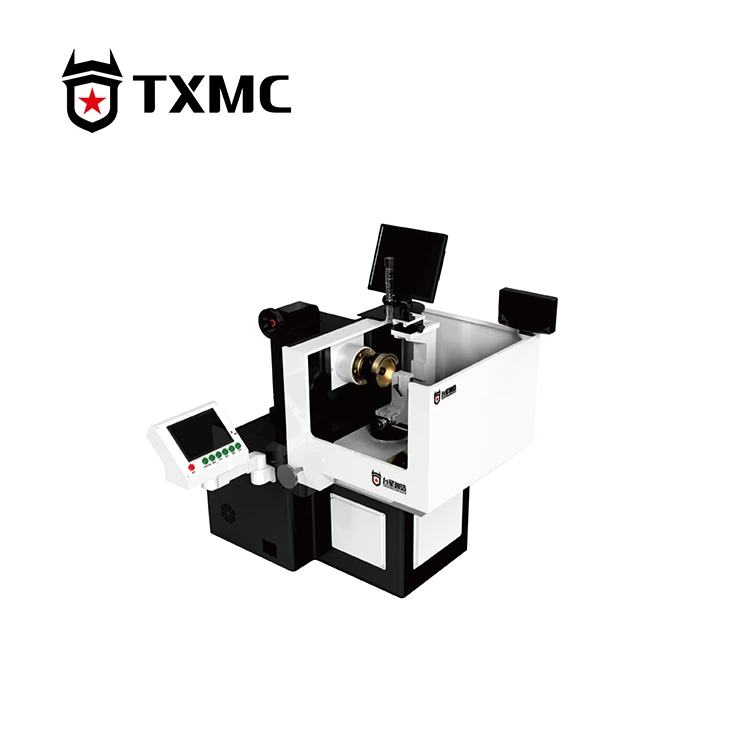

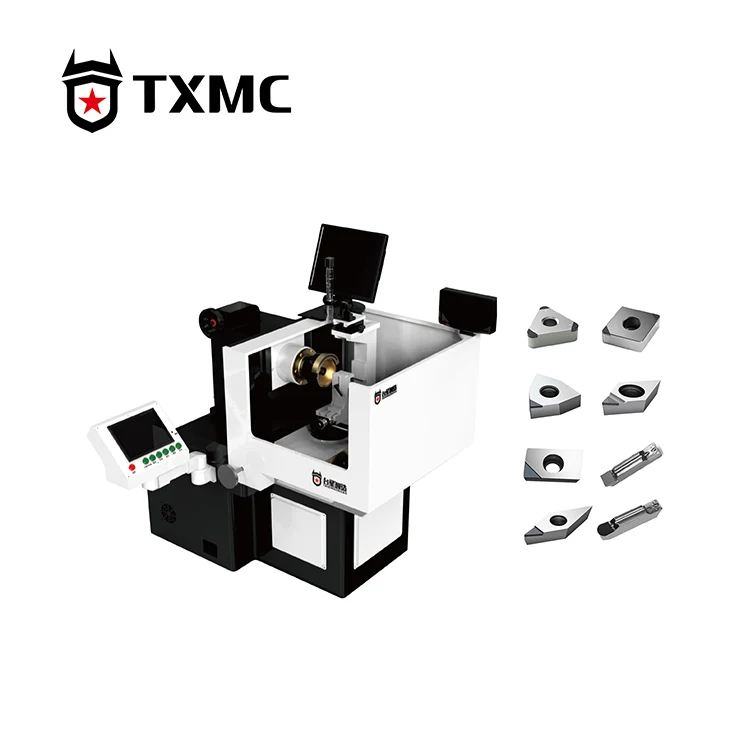

Wytrzymała ręczna szlifierka do płytek PCD TX-M6 jest również ręczną precyzyjną szlifierką narzędziową przeznaczoną do wysoce precyzyjnej obróbki narzędzi PCD, CBN i węglikowych. Równoważy dokładność maszyny, sztywność konstrukcyjną, łatwość obsługi i wydajność produkcji. W maszynie innowacyjnie zastosowano inteligentną kamerę CCD, pozwalającą na dowolne planowanie oznaczeń kąta promienia (R). Integruje praktyczne funkcje, takie jak pomiar kąta i porównywanie linii równoległych, szybko dostosowując się do potrzeb obróbki niestandardowych narzędzi.

Korpus maszyny wykonany jest z jednego kawałka wysokiej jakości odlewu i ma konstrukcję odporną na ciśnienie. Naturalna obróbka starzenia poprawia stabilność i zmniejsza odkształcenia przy zachowaniu doskonałej dokładności. Włączenie importowanych enkoderów liniowych i enkoderów kątowych zwiększa precyzję. Niezależnie zbudowany system operacyjny pozwala również klientom zaprogramować maszynę według potrzeb, dzięki czemu jest ona wygodniejsza i wydajniejsza.

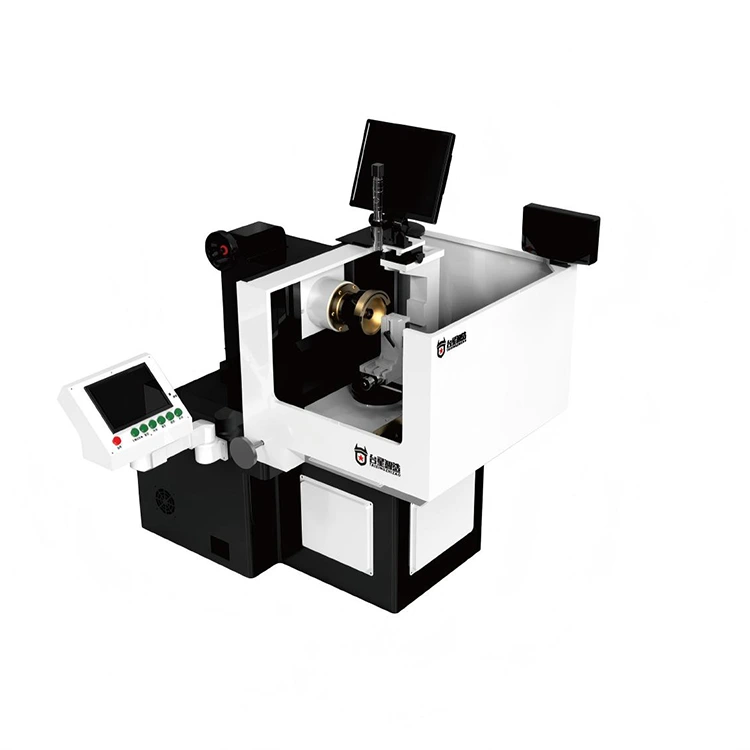

Manual PCD Inserts Grinding Machine

Parametry produktów

Podróż w osi X	300mm	Podróż w osi C	±110°
Dokładność powtarzalnego pozycjonowania w osi X	0,01 mm	Dokładność powtarzalnego pozycjonowania w osi C	0,01°
Joumey osi Y	100mm (ręczny)	Metoda hamowania w osi C	Aktywowany hamulec tarczowy
Dokładność powtarzalnego pozycjonowania w osi Y	0,002 mm	Oprawa X	65mm
Maksymalna prędkość jazdy w dwóch osiach	300 mm/s	Prostoliniowość osi X urządzenia	0,01 mm
Przesuw kątowy wrzeciona	-5° do 25° (ręcznie)	Oprawa Y	65mm
Metoda obrotu wrzeciona	wrzeciono elektryczne	Prostoliniowość osi Y uchwytu	0,01 mm
Moc wrzeciona	3KW	Zakres obrazowania wizualnego	R0.05-R10 (regulowany)
Prędkość wrzeciona	6000 obr./min	Wymiar	120120180cm
Wewnętrzna średnica ściernicy	40mm	Masa maszyny	1800 kg
średnica zewnętrzna ściernicy	Φ100-Φ200mm	Metoda chłodzenia	Chłodzenie wodne

Manual PCD Inserts Grinding Machine

Opcjonalne akcesoria

Ręczna szlifierka do płytek PCD może być również wyposażona w inne akcesoria, takie jak maszyna do ujemnego fazowania CBN, szlifierka do prętów okrągłych i urządzenie do ujemnego fazowania. Dołączony filtr workowy o pojemności 60 litrów charakteryzuje się specjalną konstrukcją filtrującą, zapewniającą wyjątkowo wysoką dokładność filtracji. Dzięki odpowiedniemu układowi pierścienia uszczelniającego może osiągnąć 100% szczelności, w pełni spełniając różne wymagania technologiczne.
